家电模具设计：从概念到成品的关键步骤解析

标题：家电模具设计：从概念到成品的关键步骤解析

一、设计需求分析

在家电模具设计之初，首先要对产品进行详细的需求分析。这包括了解产品的功能、尺寸、材质、重量以及外观要求等。例如，在设计一款洗衣机内桶模具时，需要考虑其承受的重量、耐腐蚀性以及内部结构设计等因素。

二、结构设计

结构设计是模具设计的重要环节，它直接关系到产品的质量和生产效率。在这一步骤中，设计师需要根据需求分析的结果，确定模具的结构形式、分型面、型腔、型芯等关键部件。以洗衣机内桶模具为例，需要设计合理的分型面，确保产品在脱模过程中不受损伤。

三、模具材料选型

模具材料的选择对模具的性能和寿命至关重要。在家电模具设计中，常见的模具材料有H13、S136、NAK80、P20等。根据产品的使用环境和要求，选择合适的钢料牌号。例如，洗衣机内桶模具采用H13钢，因其具有较高的硬度和耐磨性。

四、尺寸公差与表面粗糙度

尺寸公差和表面粗糙度是衡量模具质量的重要指标。在家电模具设计中，需要严格控制尺寸公差和表面粗糙度，以确保产品的精度和外观质量。例如，洗衣机内桶模具的尺寸公差等级在±0.003mm～±0.01mm区间，表面粗糙度Ra值需达到一定标准。

五、冷却系统设计

冷却系统设计对模具的加工效率和寿命有重要影响。在家电模具设计中，需要合理设计冷却水道，确保模具在高温下能快速散热。以洗衣机内桶模具为例，需要设计热流道和冷流道，以实现均匀冷却。

六、模具加工与装配

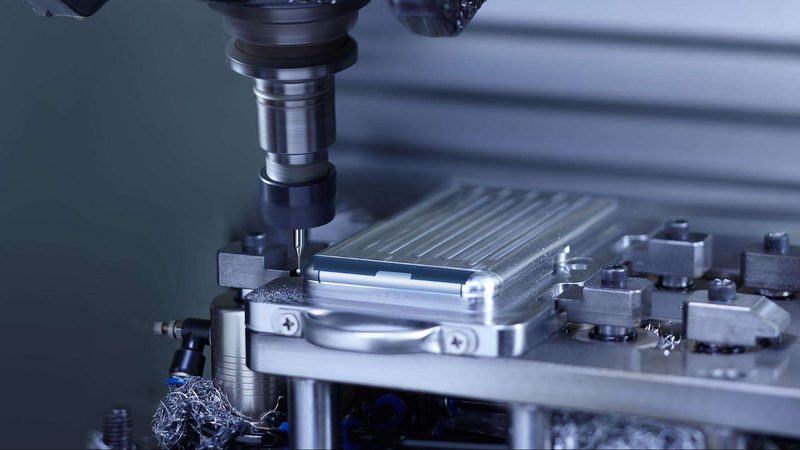

模具加工与装配是模具设计的关键环节。在家电模具设计中，需要采用先进的加工工艺，如EDM放电加工、CNC精铣、线切割等，确保模具的加工精度。同时，还要注意模具的装配精度，确保各部件的配合间隙合理。

七、试模与改模

试模是检验模具质量的重要环节。在家电模具设计中，需要进行试模试验，以验证模具的精度、寿命和稳定性。若发现模具存在问题，需要及时进行改模，以提高模具的性能。

总结： 家电模具设计是一个复杂的过程，涉及多个环节和专业知识。从设计需求分析到模具加工与装配，每个环节都需要严谨的态度和丰富的经验。通过以上七个步骤，可以确保家电模具设计的高质量、高效率。
